Fachanzeigen der Baureihe PTF-S

Die Baureihe PTF-S wurde speziell für den Einsatz in stark verdichteten Regalsystemen entwickelt und ist deshalb besonders geeignet für die Kommissionierung von Kleinteilen wie z.B. an Montagearbeitsplätzen. Unsere Fachanzeigen der Baureihe PTF-S verfügen über folgende wichtigste Merkmale (je nach Modell verfügbar):

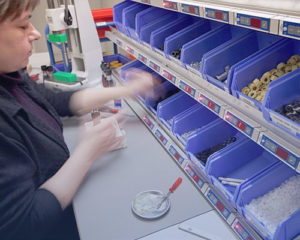

Einsatz von Fachanzeige PTF-S an Montagearbeitsplatz

PTF-S an Montagearbeitsplatz

  • Eine siebenfarbige, deutlich sichtbare Blickfangleuchte
  • Eine verschleißfreie, auf  „Fingertouch“ reagierende Quittierungstaste unter Folie
  • Dreistellige Mengenanzeige
  • Korrekturtaster unter Folie für Mengenkorrekturen oder Inventurvorgänge, ebenfalls in Sensortechnik
  • Ein stabiles Aluminiumgehäuse
  • Den automatischen Selbsttest zur kontinuierlichen Kontrolle aller Anzeigeelemente
  • Montageart: Klipptechnik
  • Bauhöhe: 25 mm
  • Anschluss: Federtechnik
  • Temperaturbereich: -30°C bis +50°C

Fachanzeigen

PTF-SL-3

Pick-by-Light Display schmal
Pick-by-Light Fachanzeige schmal mit Sensor oben QRS-UP
Pick-by-Light Fachanzeige schmal mit Sensor unten QRS-DOWN

H 25 x B 57 mm
Kompakte Fachanzeige ohne Mengenanzeige mit Dual-LED
(horizontal geteilte, ovale Blickfangleuchte zur Darstellung von 2 x 7 Farben) und Quittierungstaste.
Durch die kompakte Bauweise besonders geeignet für die Kommissionierung von Kleinteilen z.B. an Montageplätzen, an denen immer die gleiche Stückzahl angefordert wird.



Fachanzeige mit Sensor zur berührungslosen Quittierung:
Optional gibt es das Modul auch mit Quick Reply Sensor (QRS) zur berührungslosen Quittierung.
Der Sensor ersetzt die mechanische Quittierungstaste. Die Quittierung erfolgt durch die Greifbewegung.
Es gibt 2 Positionen zur Auswahl: Sensor nach oben gerichtet (Abb. 2: QRS-UP) oder Sensor nach unten gerichtet (Abb. 3: QRS-DOWN).

Optionen Das Modul PTF-SL-3 ist in diesen Optionen erhältlich
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

PTF-S3N-3

Pick-by-Light Display klein mit Mengenanzeige
Pick-by-Light Display-Modul klein mit Sensor oben QRS-UP
Pick-by-Light Modul klein mit Mengenanzeige und Sensor unten QRS-DOWN

H 25 x B 101 mm
Kompakte Fachanzeige mit numerischer Mengenanzeige, Dual-LED (horizontal geteilte, ovale Blickfangleuchte zur Darstellung von 2 x 7 Farben), Korrekturtasten, 3-stellige 7-Segmentanzeige und Quittierungstaste.
Durch die kompakte Bauweise besonders geeignet für die Kommissionierung von Kleinteilen z.B. an Montageplätzen für Stückzahlen bis 999.

Fachanzeige mit Sensor zur berührungslosen Quittierung:
Optional gibt es das Modul auch mit Quick Reply Sensor zur berührungslosen Quittierung.
Der Sensor ersetzt die mechanische Quittierungstaste. Die Quittierung erfolgt durch die Greifbewegung.
Es gibt 2 Positionen zur Auswahl: Sensor nach oben gerichtet (Abb. 2: QRS-UP) oder Sensor nach unten gerichtet (Abb. 3: QRS-DOWN).

Optionen Das Modul PTF-S3N-3 ist in diesen Optionen erhältlich
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

PTF-SOL-1

Pick-by-Light Fachanzeige PTF-SOL-1
Pick-by-Light Fachanzeige schmal mit Sensor oben QRS-UP
Pick-by-Light Display-Modul PTF-SOL-1 mit Sensor unten QRS-DOWN

H 25 x B 101 mm
Kompakte Fachanzeige mit grafischer OLED-Anzeige, Dual-LED (horizontal geteilte, ovale siebenfarbige Blickfangleuchte zur Darstellung von 2 x 7 Farben), Korrekturtasten und Quittierungstaste.
Durch die kompakte Bauweise besonders geeignet für die Kommissionierung von Kleinteilen z.B. an Montageplätzen, bei denen eine grafische Anzeige benötigt wird.

Fachanzeige mit Sensor zur berührungslosen Quittierung:
Optional gibt es das Modul auch mit Quick Reply Sensor zur berührungslosen Quittierung.
Der Sensor ersetzt die mechanische Quittierungstaste. Die Quittierung erfolgt durch die Greifbewegung.
Es gibt 2 Positionen zur Auswahl: Sensor nach oben gerichtet (Abb. 2: QRS-UP) oder Sensor nach unten gerichtet (Abb. 3: QRS-DOWN).

Optionen Das Modul PTF-SOL-1 ist in diesen Optionen erhältlich
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

⭡ Nach oben zur Übersicht

Fachanzeigen für Bestandsanlagen und Ersatzteilzwecke

PTF-SL-1

Pick-by-Light Display-Modul schmal

Kompakte Fachanzeige
H 25 x B 47 mm

Siebenfarbige Blickfangleuchte (Ø 5 mm) und Quittierungstaste.

Durch die kompakte Bauweise besonders geeignet für die Kommissionierung von Kleinteilen wie z.B. an Montagearbeitsplätzen, an denen immer die gleiche Stückzahl angefordert wird.

Optionen
Keine Optionen verfügbar.


PTF-SL-2

Pick-by-Light Fachdisplay schmal mit Eingriffs-Sensor

Kompaktes Fachdisplay mit Eingriffs-Sensor,
H 25 x B 74 mm (Höhe inkl. Sensor 29 mm)
Siebenfarbige Blickfangleuchte (Ø 5 mm), Quittierungstaste sowie Sensor zur Eingriffsüberwachung oder automatischen Quittierung.
Der Sensor kann nach oben oder nach unten ausgeführt werden.

Optionen Das Modul SL-2 ist in diesen Optionen erhältlich
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

PTF-S3N-1

Pick-by-Light Display schmal mit Mengenanzeige

Kompakte Fachanzeige mit numerischer Mengenanzeige
H 25 x B 90 mm

Siebenfarbige Blickfangleuchte (Ø 5 mm), dreistellige Mengenanzeige (Höhe 9 mm), Quittierungstaste und Korrekturtasten.

Durch die kompakte Bauweise besonders geeignet für die Kommissionierung von Kleinteilen z.B. an Montageplätzen für Stückzahlen bis 999.

Optionen
Keine Optionen verfügbar.

PTF-S3N-2

Pick-by-Light Fachdisplay schmal mit Eingriffs-Sensor

Kompaktes Fachdisplay mit Mengenanzeige und Eingriffs-Sensor,
H 25 x B 117 mm (Höhe mit Sensor 29 mm)

Siebenfarbige Blickfangleuchte (Ø 5 mm), dreistellige Mengenanzeige (Höhe 9 mm), Quittierungstaste und Korrekturtasten, sowie Sensor zur Eingriffsüberwachung oder automatischen Quittierung.

Der Sensor kann nach oben oder nach unten ausgeführt werden.

Optionen Das Modul PTF-S3N-2 ist in diesen Optionen erhältlich
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

⭡ Nach oben zur Übersicht
