Fachanzeigen der Baureihe PTF

Der „Klassiker“ für die Kommissionierung aus Durchlauf- oder Fachbodenregalen, von Palettenstellplätzen und überall sonst, wo ein „robustes“ Arbeiten angesagt ist.
Unsere Fachanzeigen (Pick-by-Light Displays) stehen mit einer Vielzahl moderner Features zur Optimierung Ihrer Kommissonierprozesse zur Verfügung.

Wichtigste Merkmale
(je nach Modell verfügbar)

  • Weithin sichtbare Blickfangleuchte in zwei Versionen:
    – Ovale, mittig geteilte Leuchte für noch mehr Funktionsmöglichkeiten durch 2×7 Farbkombinationen, als Richtungsfunktion oder für das gleichzeitige Arbeiten zweier Kommissionierer in derselben Zone
    (Dual LED).
    – Runde siebenfarbige Leuchte mit Richtungspfeilen oben/unten (auslaufende Varianten)
  • Besonders robuste Quittierungstaste mit einer MTBF von 10 Mio. Picks
  • Drei- oder mehrstellige Mengen- oder Textanzeige
  • Eine oder mehrere frei definierbare Funktionstasten unter Folie
  • Korrekturtasten unter Folie für Mengenkorrekturen oder Inventurvorgänge
  • Stabiles Aluminiumgehäuse
  • Automatischer Selbsttest zur kontinuierlichen Kontrolle aller Anzeigeelemente
  • Montageart: Klipptechnik
  • Temperaturbereich: -30°C bis +50°C
Optionen (Download)
LTOUCH: Quittierung durch leichtes Berühren der Blickfangleuchte mit dem Finger. Beim Einsatz von LTouch steht eine zweite Funktionstaste zur Verfügung.
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
EXTERNAL INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.
Serieller Port: Anschluss von Peripherigeräten (RS232) wie z. B. Barcodeleser.

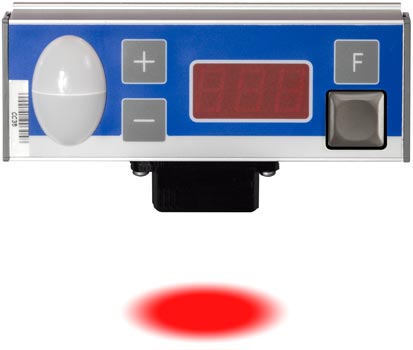

icon led pointer option LED-POINTER: Lichtspot zur Ausleuchtung des Entnahme- oder Ablageortes, z.B. an Sortierregalen.
Bild Icon TOF Option TOF: Abstandssensor zur automatischen Füllstandserfassung.

Fachanzeigen ohne Mengenanzeige

PTF-L-6

Pick-by-Light Display mit dualer Blickfangleuchte
Pick-by-Light Komponente mit Sensor oben QRS-UP
Pick-by-Light mit Sensor und Blickfangleuchte QRS-DOWN

H 50 x B 70 mm
Fachanzeige mit Dual-LED (horizontal geteilte ovale Blickfangleuchte zur Darstellung von 2×7 Farben) und Quittierungstaste.
Bei Entnahmen, die immer die Stückzahl Eins erfordern oder in Kombination mit einer Stückzahlanzeige für B- oder C-Artikel.



Fachanzeige mit Sensor zur berührungslosen Quittierung:
Optional gibt es das Modul auch mit Quick Reply Sensor (QRS) zur berührungslosen Quittierung.
Der Sensor ersetzt die mechanische Quittierungstaste. Die Quittierung erfolgt durch die Greifbewegung.
Maximaler Erfassungsbereich des Sensors: ca. 20 cm
Es gibt 2 Positionen zur Auswahl: Sensor nach oben gerichtet (Abb. 2: QRS-UP) oder Sensor nach unten gerichtet (Abb. 3: QRS-DOWN).

Optionen Die Fachanzeige PTF-L-6 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.
LTOUCH: Quittierung durch leichtes Berühren der Blickfangleuchte mit dem Finger. Beim Einsatz von LTouch steht eine zweite Funktionstaste zur Verfügung.
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken.
icon led pointer option LED-POINTER: Lichtspot zur Ausleuchtung des Entnahme- oder Ablageortes, z.B. an Sortierregalen.
Bild Icon TOF Option TOF: Abstandssensor zur automatischen Füllstandserfassung.

PTF-L-7

Pick-by-Light Modul mit dualer Blickfangleuchte
Pick-by-Light Modul mit dualer Blickfangleuchte und Sensor QRS-UP
Pick-by-Light mit Dual-LED und Sensor unten QRS-DOWN

H 50 x B 43 mm
Fachanzeige mit Dual-LED (2×7 Farben)
Für Anwendungen, die keine Mengenanzeige brauchen oder in Kombination mit einer Stückzahlanzeige für B- oder C-Artikel.



Fachanzeige mit Sensor:
Optional gibt es das Modul auch mit Quick Reply Sensor (QRS) zur berührungslosen Quittierung.
Es gibt 2 Positionen zur Auswahl: Sensor nach oben gerichtet (Abb. 2: QRS-UP) oder Sensor nach unten gerichtet (Abb. 3: QRS-DOWN).

Optionen Die Fachanzeige PTF-L-7 kann mit folgenden Optionen geliefert werden (LED-Pointer nur auf Anfrage):
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.
LTOUCH: Quittierung durch leichtes Berühren der Blickfangleuchte mit dem Finger. Beim Einsatz von LTouch steht eine zweite Funktionstaste zur Verfügung.
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken.
icon led pointer option LED-POINTER (nur auf Anfrage): Lichtspot zur Ausleuchtung des Entnahme- oder Ablageortes, z.B. an Sortierregalen.
Bild Icon TOF Option TOF: Abstandssensor zur automatischen Füllstandserfassung.

⭡ Nach oben zur Übersicht

Fachanzeigen mit numerischer Mengenanzeige

PTF-3N-4

Pick-by-Light Display mit Mengenanzeige
Pick-by-Light mit Displayanzeige und Sensor QRS-UP
Pick-by-Light mit Anzeigendisplay und Sensor QRS-DOWN

H 50 x B 130 mm
Fachanzeige mit Dual-LED (horizontal geteilte ovale Blickfangleuchte zur Darstellung von 2×7 Farben) und dreistelliger Mengenanzeige.
Durch die kompakte Bauweise geeignet für kleine Lagerfach- oder Kanalbreiten. Besonders geeignet für das gleichzeitige Arbeiten zweier Kommissionierer in derselben Zone oder für die Signalisierung besonderer Prozesse.

Fachanzeige mit Sensor zur berührungslosen Quittierung:
Optional gibt es das Modul auch mit Quick Reply Sensor zur berührungslosen Quittierung.
Die Quittierung erfolgt durch die Greifbewegung. Maximaler Erfassungsbereich des Sensors: ca. 20 cm
Es gibt 2 Positionen zur Auswahl: Sensor nach oben gerichtet (Abb. 2: QRS-UP) oder Sensor nach unten gerichtet (Abb. 3: QRS-DOWN).

Optionen Die Fachanzeige PTF-3N-4 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.
LTOUCH: Quittierung durch leichtes Berühren der Blickfangleuchte mit dem Finger. Beim Einsatz von LTouch steht eine zweite Funktionstaste zur Verfügung.
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken.
icon led pointer option LED-POINTER: Lichtspot zur Ausleuchtung des Entnahme- oder Ablageortes, z.B. an Sortierregalen.
Bild Icon TOF Option TOF: Abstandssensor zur automatischen Füllstandserfassung.

PTF-3N-5

Pick-by-Light Modul senkrecht
Pick-by-Light Modul senkrecht mit LED Pointer

PTF-3N-5
 H 110 x B 50 mm
Senkrechte Fachanzeige mit dreistelliger Mengenanzeige und Dual-LED Blickfangleuchte (2×7 Farben)

Durch seine senkrechte Bauweise, besonders geeignet für vertikale Montage sowie im Palettenlager und im Tiefkühlbereich (bis zu -30°C).

Weitere Einsatzmöglichkeiten für:
– Durchlauf- und Fachbodenregale – Stationäre Warenverteilung – Retourenabwicklung – Montageprozesse – mobile Anwendungen u.v.m.

Besonderheit: Die PTF-3N-5 Fachanzeige ist die einzige Fachanzeige, bei der durch die vertikale Montage zwei LED-Pointer (rechts und links) zur zusätzlichen Fachausleuchtung möglich sind.

Optionen Die Fachanzeige PTF-3N-5 kann mit folgenden Optionen geliefert werden:
sound SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.
LTOUCH: Quittierung durch leichtes Berühren der Blickfangleuchte mit dem Finger. Beim Einsatz von LTouch steht eine zweite Funktionstaste zur Verfügung.
sensor für kontaktlose quittierung QRS: Der im Display eingebaute Sensor (rechts od. links) erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken.
icon led pointer option LED-POINTER: Lichtspot zur Ausleuchtung des Entnahme- oder Ablageortes, z.B. an Sortierregalen.
Bild Icon TOF Option TOF: Abstandssensor zur automatischen Füllstandserfassung.

PTF-4N-4

Pick-by-Light Display mit Mengenanzeige
Pick-by-Light Fachdisplay mit Mengenanzeige und Sensor QRS-UP
Pick-by-Light Display mit Mengenanzeige und Sensor QRS-DOWN

H 50 x B 170 mm
Fachanzeige mit vierstelliger Mengenanzeige und Dual-LED (2×7 Farben).
Geeignet für Anwendungen, bei denen die Entnahmemenge aus größerer Distanz lesbar sein muss.



Fachanzeige mit Sensor zur berührungslosen Quittierung:
Optional gibt es das Modul auch mit Quick Reply Sensor zur berührungslosen Quittierung.
Die Quittierung erfolgt durch die Greifbewegung.
Maximaler Erfassungsbereich des Sensors: ca. 20 cm
Es gibt 2 Positionen zur Auswahl: Sensor nach oben gerichtet (Abb. 2: QRS-UP) oder Sensor nach unten gerichtet (Abb. 3: QRS-DOWN).

Optionen Die Fachanzeige PTF-4N-4 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.
LTOUCH: Quittierung durch leichtes Berühren der Blickfangleuchte mit dem Finger. Beim Einsatz von LTouch steht eine zweite Funktionstaste zur Verfügung.
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken.
icon led pointer option LED-POINTER: Lichtspot zur Ausleuchtung des Entnahme- oder Ablageortes, z.B. an Sortierregalen.
Bild Icon TOF Option TOF: Abstandssensor zur automatischen Füllstandserfassung.

PTF-6N-2

Pick by light Fachanzeige PTF-6N-2 mit 6-stelliger Ziffernanzeige

H 50 x B 212 mm
Fachanzeige mit sechsstelliger Mengenanzeige.
Geeignet für Anwendungen, bei denen die Entnahmemenge auch von größerer Entfernung lesbar sein muss.

Optionen Die Fachanzeige PTF-6N-1 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.
LTOUCH: Quittierung durch leichtes Berühren der Blickfangleuchte mit dem Finger. Beim Einsatz von LTouch steht eine zweite Funktionstaste zur Verfügung.
sensor für kontaktlose quittierung QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken.
icon led pointer option LED-POINTER: Lichtspot zur Ausleuchtung des Entnahme- oder Ablageortes, z.B. an Sortierregalen.
Bild Icon TOF Option TOF: Abstandssensor zur automatischen Füllstandserfassung.

⭡ Nach oben zur Übersicht

Fachanzeigen mit alphanumerischem Display

PTF-4A-1

Pick-by-Light Display mit alphanumerischer Anzeige

H 50 x B 170 mm
Vierstellige alphanumerische Fachanzeige
Geeignet für die Bedienerführung an Kommissionierbahnhöfen oder zur Anzeige von Zusatzinformation.

Optionen Die Fachanzeige PTF-4A-1 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

PTF-6A-1

Pick-by-Light Display mit alphanumerischer Anzeige

H 50 x B 212 mm
Sechsstellige alphanumerische Fachanzeige.
Geeignet für die Bedienerführung an Kommissionierbahnhöfen oder zur Anzeige von Zusatzinformation.

Optionen Die Fachanzeige PTF-6A-1 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

PTF-12M-1

Pick-by-Light Fachanzeige mit großem Display und Sensor QRS-UP
Pick-by-Light Fachanzeige mit großem Display und Sensor QRS-DOWN

H 50 x B 256 mm
Zwölfstellige alphanumerische Fachanzeige mit DOT Matrix und Dual-LED (2×7 Farben).
Geeignet als Zonenanzeige oder für die Darstellung von Lauftexten.





Mit Sensor zur berührungslosen Quittierung:
Optional gibt es das Modul auch mit Quick Reply Sensor zur berührungslosen Quittierung.
Der Sensor ersetzt die mechanische Quittierungstaste. Die Quittierung erfolgt durch die Greifbewegung.
Maximaler Erfassungsbereich des Sensors: ca. 20 cm
Es gibt 2 Positionen zur Auswahl: Sensor nach oben gerichtet (Abb. 2: QRS-UP) oder Sensor nach unten gerichtet (Abb. 3: QRS-DOWN).

Optionen Die Fachanzeige PTF-12M-1 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.
LTOUCH: Quittierung durch leichtes Berühren der Blickfangleuchte mit dem Finger. Beim Einsatz von LTouch steht eine zweite Funktionstaste zur Verfügung.
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken.
icon led pointer option LED-POINTER: Lichtspot zur Ausleuchtung des Entnahme- oder Ablageortes, z.B. an Sortierregalen.

PTF-TXT

Pick-by-Light Display mit mehrstelliger Textanzeige

H 50 x B min 410 mm
Fachanzeige mit 6-stelliger Textanzeige – bis max 1580 mm mit 60-stelliger Textanzeige.
Geeignet für Bedienerführung an Kommissionierbahnhöfen oder zur Anzeige von Zusatzinformation.

Optionen
Keine Optionen verfügbar


⭡ Nach oben zur Übersicht

Fachanzeigen mit graphischem Display

PTF-OL-1

pick-by-light fachanzeige OL-1 mit OLED-Display
pick-by-light mit grafischem OLED-display und sensor QRS-UP
pick-by-light mit grafischem display und sensor QRS-DOWN

PTF-OL-1
H 50 x B 145 mm
Fachanzeige mit graphischem OLED-Display und Dual-LED Blickfangleuchte (2×7 Farben).
Die OLED-Technologie (organisches LED) gewährleistet noch schärfere Kontraste und damit eine optimale Sichtbarkeit der Display-Anzeige aus jedem Blickwinkel.
Besonders geeignet zur Anzeige zusätzlicher Informationen in mehreren Zeilen und verschiedenen Schriftgrößen. Neben der Pickmenge kann z.B. eine Artikelnummer oder eine Kurzbeschreibung dargestellt werden.
(zum Beitrag)

Fachanzeige mit Sensor zur berührungslosen Quittierung:
Optional gibt es das Modul auch mit Quick Reply Sensor zur berührungslosen Quittierung.
Der Sensor ersetzt die mechanische Quittierungstaste. Die Quittierung erfolgt durch die Greifbewegung.
Maximaler Erfassungsbereich des Sensors: ca. 20 cm
Es gibt 2 Positionen zur Auswahl: Sensor nach oben gerichtet (Abb. 2: QRS-UP) oder Sensor nach unten gerichtet (Abb. 3: QRS-DOWN).

Optionen Die Fachanzeige PTF-OL-1 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.
LTOUCH: Quittierung durch leichtes Berühren der Blickfangleuchte mit dem Finger. Beim Einsatz von LTouch steht eine zweite Funktionstaste zur Verfügung.
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken.
icon led pointer option LED-POINTER: Lichtspot zur Ausleuchtung des Entnahme- oder Ablageortes, z.B. an Sortierregalen.
Bild Icon TOF Option TOF: Abstandssensor zur automatischen Füllstandserfassung.

PTF-ZDISP

pick-by-light zonendisplay Textanzeige in unterschiedlichen Größen und Farben
pick-by-light-zonendisplay mit touchfeld-bedienung Resistiver Touchscreen mit Touchfeld-Bedienung durch Softkeys
Zonenanzeige für Pick-by-Light-Anlagen Anzeige von Bar- oder QR-Code

PTF-ZDISP
H 50 x B 224 mm
Zonendisplay mit LCD-Grafik-Display und Dual-LED Leuchte (2×7 Farben)
Großes Farbdisplay mit innovativer Touchfeld-Bedienung durch resistiven Touchscreen.
4 frei definierbare Softkeys (ON-Screen-Tasten), Anzeige von Bar- oder QR-Code, Textanzeige in unterschiedlichen Größen und Farben, grafische Darstellung von Linien und Rechteck-Formen.
Einstellbare Displayausrichtung für horizontale als auch vertikale Montage.

Besonders geeignet für den Einsatz an mobilen Kommissionierwagen, in Kleinstanlagen wie Montagearbeitsplätzen, aber auch in festen Kommissionierzonen.
(zum Beitrag)

Optionen Das Zonendisplay PTF-ZDISP kann mit folgenden Optionen geliefert werden:
sound SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.
LTOUCH: Quittierung durch leichtes Berühren der Blickfangleuchte mit dem Finger. Beim Einsatz von LTouch steht eine zweite Funktionstaste zur Verfügung.
sensor für kontaktlose quittierung QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken.

PTF-EP-2

Pick-by-Light Fachanzeige mit E-Paper-Display
Pick-by-Light E-Paper-Display und Sensor oben QRS-UP
Pick-by-Light mit E-Paper-Display und Sensor unten QRS-DOWN

H 50 x B 145 mm
Fachanzeige mit EP-Display und Dual-LED (2×7 Farben).
Besonders geeignet zur Anzeige zusätzlicher Informationen in mehreren Zeilen und verschiedenen Schriftgrößen. Neben der Pickmenge kann z.B. eine Artikelnummer oder eine Kurzbeschreibung dargestellt werden.



Fachanzeige mit Sensor zur berührungslosen Quittierung:
Optional auch mit Quick Reply Sensor zur berührungslosen Quittierung.
Der Sensor ersetzt die mechanische Quittierungstaste. Die Quittierung erfolgt durch die Greifbewegung.
Es gibt 2 Positionen zur Auswahl: Sensor nach oben gerichtet (Abb. 2: QRS-UP) oder Sensor nach unten gerichtet (Abb. 3: QRS-DOWN).

Optionen Die Fachanzeige PTF-EP-2 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.
LTOUCH: Quittierung durch leichtes Berühren der Blickfangleuchte mit dem Finger. Beim Einsatz von LTouch steht eine zweite Funktionstaste zur Verfügung.
QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken.
icon led pointer option LED-POINTER: Lichtspot zur Ausleuchtung des Entnahme- oder Ablageortes, z.B. an Sortierregalen.
Bild Icon TOF Option TOF: Abstandssensor zur automatischen Füllstandserfassung.

PTF-PNL-1

Großanzeige
Interface-Einheit zur Anbindung eines Bildschirms über HDMI

PTF-PNL-1 ist die günstige Alternative zur Visualisierung von System- oder Zonen-Informationen ohne Investition und Implementation zusätzlicher PCs.
PTF-PNL-1 wurde entwickelt als Schnittstelle zu einem (separat zu beschaffenden) Monitor, der z.B. als Statusanzeige für die Pick-by-Light-Anlage oder als Informationsanzeige an Kommissionierbahnhöfen dient.

Darstellbar sind:
• Texte, Zahlen und Linien in verschiedenen Schriftarten, Farben und Größen
• Durch den Benutzer abgespeicherte Grafiken (z. B. PNG und JPG)

PTF-PNL-1 ist nahtlos in die PTF-Kommunikationsinfrastuktur integriert und kann vergleichbar zu anderen Komponenten des PTF-Systems angesteuert werden.

Abmessungen: H 165 x B 200 x T 46 mm
Spannungsversorgung: 85 – 265 VAC / 47-63 Hz
Anschlüsse: HDMI, Ethernet Interface RJ45


⭡ Nach oben zur Übersicht

Fachanzeigen mit Sensor zur Eingriffsüberwachung

PTF-SENTINEL

Pick-by-Light mit Eingriffssensor verhindert Fehlgriffe bei der Kommissionierung Sentinel Eingriffs-Sensor (am PTF-3N-4)
3D-Grafik neuer Pick-by-Light Eingriffssensor Sentinel zur Nullfehler Kommissionierung Unsichtbarer Laserstrahl zur Eingriffsüberwachung

PTF-Sentinel
H 8 x B 34,5 mm

Sentinel Eingriffs-Sensor neuester Generation zur Entnahme-Überwachung am Lagerfach.
Neueste Sensor-Technologie zur sicheren Erkennung und Signalisierung einer Entnahme- oder Ablage zur Vermeidung von Fehleingriffen.
» zum Beitrag

Besonderheit:
Mit der Sentinel-Option können Fehleingriffe automatisch registriert und optisch oder akustisch signalisiert werden.
PTF-Sentinel verfügt zusätzlich über eine Countdown Zählfunktion, mit der die Anzahl der Eingriffe am Display angezeigt und zur sicheren Erkennung noch verbleibender Entnahmemengen genutzt werden kann.
Empfindlichkeit und Erfassungsbereich des Sentinels sind individuell und besonders flexibel konfigurierbar.

Integration der neuen Sentinel-Option in fast alle KBS Pick-by-Light-Module möglich.

Einsatzmöglichkeit z.B. in der Montagevorbereitung oder Teilebereitstellung zur
> Eingriffsüberwachung von Fehlgriffen oder
> Automatischen, kontaktlosen Quittierung einer freigegebenen Entnahme/Ablage.

» zum Video
» Download Produkt-Flyer

Fachanzeigen mit LED-Pointer zur Behälterausleuchtung

LED-POINTER

Fachausleuchtung mit Pick-by-Light LED-Pointer LED-Pointer Modul (am PTF-3N-4)

LED Pointer
H 14 x B 48 x T 12 mm
Mit dem LED Pointer steht eine neue Fachanzeigen-Option zur zusätzlichen Fachausleuchtung zur Verfügung.
Ein LED Spot leuchtet dabei das Regal- bzw. Entnahmefach zusätzlich an oder aus.

Der Spot kann entweder gleichzeitig mit der Blickfangleuchte leuchten, blinken oder auch im Wechsel mit der Blickfangleuchte aufleuchten.
» zum Beitrag
» zum Video

Die neue LED Pointer Lösung wird direkt an der Fachanzeige verschraubt und ergänzt somit die klassische Blickfangleuchte durch noch eindeutigere Kennzeichnung des Entnahmefachs.
Die LED-Pointer-Option ist mit wenigen Ausnahmen für fast alle PTF-Fachanzeigen möglich.

Optionen Die LED-Pointer-Option ist mit wenigen Ausnahmen für fast alle PTF-Fachanzeigen möglich.
icon led pointer option LED-POINTER: Lichtspot zur Ausleuchtung des Entnahme- oder Ablageortes, z.B. an Sortierregalen.

Sondermodule

PTF-I/O-1

Sondermodul PTF-IO-1 für Anbindung von Peripheriegeräten an einem Pick-by-Light System

H 50 x B 85 mm
Sondermodul mit 4 Ein- bzw. Ausgänge
24V-Technik
Erlaubt die Einbindung von Peripheriegeräten wie z.B. Status-Anzeigen, Lichtschranken, Schaltern, SPS uvm. an das PTF-System.

Das Modul PTF-I/O-1 kann mit folgenden Optionen geliefert werden:
INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken.

PTF-PERIF

Das Perif Modul dient als Anschlusseinheit für Periferiegeräte in einer Pick-by-Light Anlage

H 50 x B 113 mm
Das Perif-Modul dient als einfache Anschlusseinheit für Periferiegeräte wie z.b. Scanner in einer Pick-by-Light Anlage.
2 x USB- und 1x RS232-Schnittstelle.


⭡ Nach oben zur Übersicht

Fachanzeigen für Bestandsanlagen & Ersatzteilzwecke

PTF-L-1

Pick-by-Light Fachanzeige mit Blickfangleuchte und Quittiertaste

H 50 x B 70 mm
Bei Entnahmen, die immer die Stückzahl Eins erfordern oder in Kombination mit einer Stückzahlanzeige für B- oder C-Artikel.
Diese Fachanzeige wurde durch das neue Modul PTF-L-6 ersetzt.

Optionen Die Fachanzeige PTF-L-1 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

PTF-L-3

Pick-by-Light Fachanzeige mit Blickfangleuchte

H 50 x B 43 mm
Für Anwendungen ohne Quittierungstaste oder in Kombination mit einer Stückzahlanzeige für B- oder C-Artikel.
Diese Fachanzeige wurde durch das neue Modul PTF-L-7 ersetzt.

Optionen
Keine Optionen verfügbar


PTF-L-4

Pick-by-Light Fachanzeige

H 50 x B 35 mm
Bei Entnahmen, die immer die Stückzahl Eins erfordern, und bei sehr kleinen Lagerfachabmessungen.
Diese Fachanzeige wurde durch das neue Modul PTF-L-7 ersetzt.

Optionen
Keine Optionen verfügbar


PTF-3N-1 und PTF-3N-3

Pick-by-Light Display mit Mengenanzeige

H 50 x B 130 mm
Dreistellige Mengenanzeige
Durch die kompakte Bauweise geeignet für kleine Lagerfach- oder Kanalbreiten.
Diese Fachanzeige wurde durch das neue Modul PTF-3N-4 ersetzt.

Optionen Die Fachanzeige PTF-3N-1 und PTF-3N-3 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

PTF-4N-2

Pick-by-Light Display mit Mengenanzeige

H 50 x B 170 mm
Vierstellige Mengenanzeige.
Geeignet für Anwendungen, bei denen die Entnahmemenge aus größerem Abstand lesbar sein muss.

Optionen Die Fachanzeige PTF-4N-2 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

PTF-LC-2

Pick-by-Light mit grafischer Diplay-Anzeige

H 50 x B 145 mm
Fachanzeige mit graphischem Display und Dual-LED (2×7 Farben).
Besonders geeignet zur Anzeige zusätzlicher Informationen in mehreren Zeilen und verschiedenen Schriftgrößen. Neben der Pickmenge kann z.B. eine Artikelnummer oder eine Kurzbeschreibung dargestellt werden.

Diese Fachanzeige wurde durch das neue Modul PTF-OL-1 ersetzt.

Optionen Die Fachanzeige PTF-LC-2 kann mit folgenden Optionen geliefert werden:
sound SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.
LTOUCH: Quittierung durch leichtes Berühren der Blickfangleuchte mit dem Finger. Beim Einsatz von LTouch steht eine zweite Funktionstaste zur Verfügung.
sensor für kontaktlose quittierung QRS-DOWN: Der unten im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
QRS-UP: Der oben im Display eingebaute Sensor erkennt Bewegung und wird zur berührungslosen Quittierung eingesetzt.
INPUT: Externer Eingang für den Anschluss von Schalter und Lichtschranken.

PTF-4N-3

Senkrechtes Pick-by-Light Display mit Mengenanzeige

H 110 x B 50 mm
Senkrechte Fachanzeige mit vierstelliger Mengenanzeige.
Durch seine senkrechte Bauweise, besonders geeignet für vertikale Montage und Palettenlager.

Optionen Die Fachanzeige PTF-4N-3 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

PTF-3N-2

Pick-by-Light Modul senkrecht

H 110 x B 50 mm
Senkrechte Fachanzeige mit dreistelliger Mengenanzeige.
Durch seine senkrechte Bauweise, besonders geeignet für vertikale Montage und Palettenlager.

Diese Fachanzeige wurde durch das neue Modul PTF-3N-5 ersetzt.

Optionen Die Fachanzeige PTF-3N-2 kann mit folgender Option geliefert werden:
sound SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

PTF-12A-1

Pick-by-Light mit großem Anzeige-Display

H 50 x B 256 mm
Zwölfstellige alphanumerische Fachanzeige.
Geeignet für die Bedienerführung an Kommissionierbahnhöfen oder zur Anzeige von Zusatzinformation.

Optionen Die Fachanzeige PTF-12A-1 kann mit folgenden Optionen geliefert werden:
SOUND: Tongeber zur Signalisierung bestimmter Vorgänge oder als Aufmerksamkeitssignal.

PTF-L-5

Pick-by-Light Fachanzeige mit Eingriffs-Sensor

Fachanzeigen mit Sensor zur Eingriffsüberwachung

H 80 x B 105 mm
Fachanzeige PTF-L-5 mit Eingriffs-Sensor.
Ermöglicht eine Überwachung des Eingriffes oder der Ablage direkt am Lagerfach.
Die Empfindlichkeit der Sensorik und der seitliche Erfassungsbereich sind konfigurierbar.

PTF-L-5 wurde durch durch die neueste Generation PTF-Sentinel ersetzt.


⭡ nach oben zur Übersicht
Bleiben Sie informiert mit unserem Newsletter » Newsletter abonnieren

Nicht das Richtige gefunden?

Sie wünschen ein Modul, das Sie hier nicht gefunden haben? Wir entwickeln es für Sie! Wir realisieren kundenpezifische Varianten schon ab kleinen Stückzahlen. Sprechen Sie uns an!

KBS unterstützt Sie bei der Planung und Realisierung

Sprechen Sie uns an unter +49 (0)761 45 255-50 oder nutzen Sie unser Kontaktformular.
