Pick-by-Light : Nouvelle unité d’interface compacte PTF-SUB3 et PickTerm Tray avec obturateur dynamique

At the logistics fair LogiMAT 2019 in Stuttgart et au salon intra Logistics de Paris ( SiTL 2019) le spécialiste des systèmes Pick-by-Light, KBS Industrieelektronik, a présenté une unité d’interface perfectionnée pour les modules Pick-by-Light de la gamme de produits PickTerm Flexible; ces modules sont principalement axés sur une utilisation dans zones de picking dont la configuration change fréquemment, comme par ex. dans les super-marchés ou dans la logistique de production. En outre, une nouvelle version de son illumination de bac PickTerm Tray avec obturateur dynamique a été introduite.

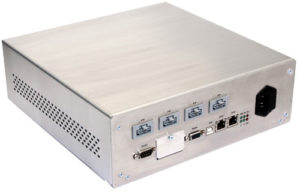

L’unité d’interface PTF-SUB3 a été développée à partir de la version bien connue et éprouvée PTF-SUB2. Les deux fonctions de base – l’alimentation électrique des modules Pick-by-Light connectés et la fonction d’interface de bus PTF conforme aux normes industrielles Ethernet, RS 485 ou RS 232 – ont été optimisées. La nouvelle alimentation électrique à large plage (85 – 265 VCA, 47 – 63 Hz) et à très faible consommation à vide – quelques watts – permet une utilisation dans le monde entier ainsi que le raccordement de composants Pick-by-Light jusqu’à une puissance de 150 W. Un deuxième port Ethernet RJ45 permet la connexion en cascade de plusieurs unités d’interface sans autre commutateur.

Cependant, l’innovation la plus importante pour l’utilisateur est le fait que la prise de branchement secteur et les connexions pour les câbles PTF-BUS soient conçus comme des connecteurs autobloquants ou verrouillables. Cela signifie que l’appareil ne doit plus être ouvert pour l’installation, la configuration ni pour tout autre changement de l’installation Pick-by-Light.

Les cavaliers et les commutateurs DIP pour la configuration du matériel des interfaces sont protégés derrière un écran ad hoc. Pour le diagnostic in situ, l’unité d’interface présente six LED d’état générales et deux LED supplémentaires sur les interfaces Ethernet. Toutes les caractéristiques d’état importantes telles que la tension d’entrée et de sortie, la température ou l’état de communication, sont surveillées en permanence et transmises à l’ordinateur de commande en temps réel en cas d’urgence.

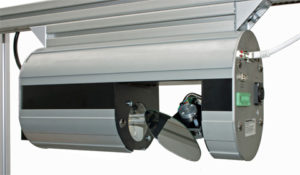

Comme nouveauté, KBS a présenté la nouvelle version de son illumination de bac PickTerm Tray. Celle-ci permet l’identification fiable des positions de prélèvement ou de dépose sur des postes de travail Marchandises-vers-l’homme, comme par ex. les systèmes d’ascenseurs à tablettes ou les emplacements de picking des entrepôts de stockage automatisés. Pour permettre une adaptation aux différentes tailles des bacs à éclairer, la nouvelle version est dotée d’un obturateur dynamique qui règle la taille du point de lumière. La couleur du point de lumière est variable et garantit ainsi une visibilité optimale quelle que soit la couleur du bac ou des articles.

Tous les modules – ou presque – des séries PTF et PTF-S sont désormais disponibles avec la nouvelle « DUAL LED ». Scindé en son centre, ce voyant lumineux ovale est nettement plus grand que son prédécesseur rond et donc mieux perceptible. Il est scindé en son centre et peut ainsi éclairer dans une des sept couleurs disponibles, ou dans deux couleurs différentes simultanément. Ceci simplifie le travail de deux opérateurs au sein d’une même zone de picking et permet en outre une signalisation plus efficace de certaines fonctions spéciales. Les opérateurs disposent encore d’autres options utiles telles que la confirmation sans contact ou un raccordement pour des émetteurs de signaux externes, élargissant les applications possibles de ce système hautement flexible.
